低碳鋼絲網即原材料為低碳鋼(Q235)絲生產制作而成的鋼絲網，低碳鋼絲又名鐵絲，低碳鋼絲是用低碳鋼拉制成的一種金屬絲，鐵絲按用途不同，成分也不一樣，它含有的成分有：鐵，鈷，鎳，銅，碳，鋅，還有其他元素。低碳鋼絲是鋼絲中產量最大的一個品種，其直徑在0．16～10mm之間。它按表面狀態可分為光面和鍍鋅兩種，按交貨狀態又分為冷拉和退火兩種。冷拉鋼絲的抗拉強度，做一般用的是%26le;635～1000MPa；制釘用是%26le;540～1320MPa。絲徑越大，抗拉強度越小。但建筑用冷拉鋼絲的抗拉強度不得低于635MPa。退火鋼絲的抗拉強度在295～500MPa之間。選擇原料時，從保持鋼絲的柔軟性考慮，為了防止抗拉強度偏高，絲徑小的含碳量應低；但對規格較大的制釘用絲，則需用含碳較高的原料，以免鋼絲在沖頭時彎曲。一般在生產非制釘用的光面鋼絲時，盤條可采用機械除鱗(見盤條機械除鱗)且不經涂層處理(見潤滑載體)即可拉拔。在生產制釘用或鍍鋅鋼絲時，由于對其表面質量要求較高，通常盤條經機械除鱗后要再稍經酸洗并通過黃化及沾石灰的涂層處理后，才能進行拉拔。由于低碳鋼絲的塑性好、變形抗力小，所以拉拔時一個拔程的總減面率(見面積減縮率)可取得較大，最大可達95%左右。每道次的減面率一般是%26le;35%。一般用途低碳鋼絲在鍍鋅前的熱處理或拔程之間的中間熱處理，常用再結晶退火并廣泛采用連續爐退火和井式爐退火兩種方式。連續爐退火和連續熱鍍鋅或電鍍鋅組成連續作業線；井式爐退火則用在非連續作業的生產線上。

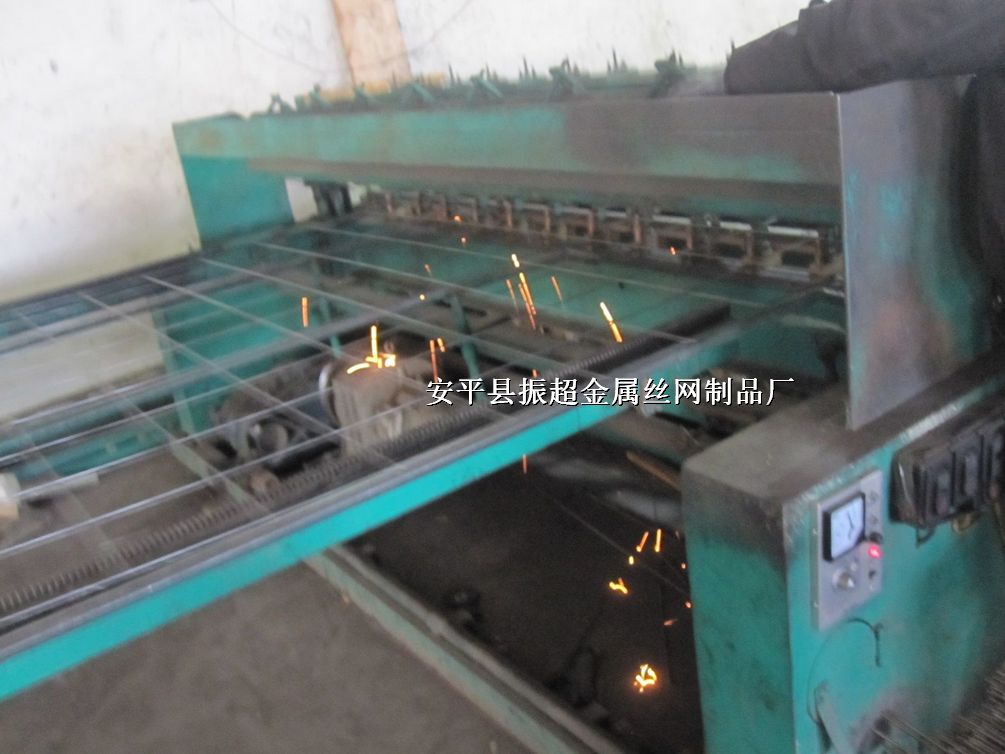

絲網生產工藝分為：編織型、點焊型、切拉型、沖壓型、環繞型、擰制成性、錨固型等統稱為鐵絲網或鋼絲網。
低碳鋼絲網用途：鐵絲網用途：多用于煤山、礦山、建筑、養殖、玻璃廠、石油、五金制品、石油化工、建筑機械、防護用網、燒烤網 、工藝品用網、食品機械用網、炊具用網、墻體用網、也可用做固體材料的分級篩選、液體和泥漿的過濾等。編織及特點：先軋后編，雙向隔波彎曲、緊鎖彎曲、平頂彎曲、雙向彎曲、單向隔波彎曲，結構堅固。
http://www.koguitars.com
